Obrázok ARTIFACT WI/Fiesta Biely pixel

SYSTÉM: 1.5T Signa Twin Excite II (verzia softvéru 11.0M4)

PROBLÉM/SYMPTO

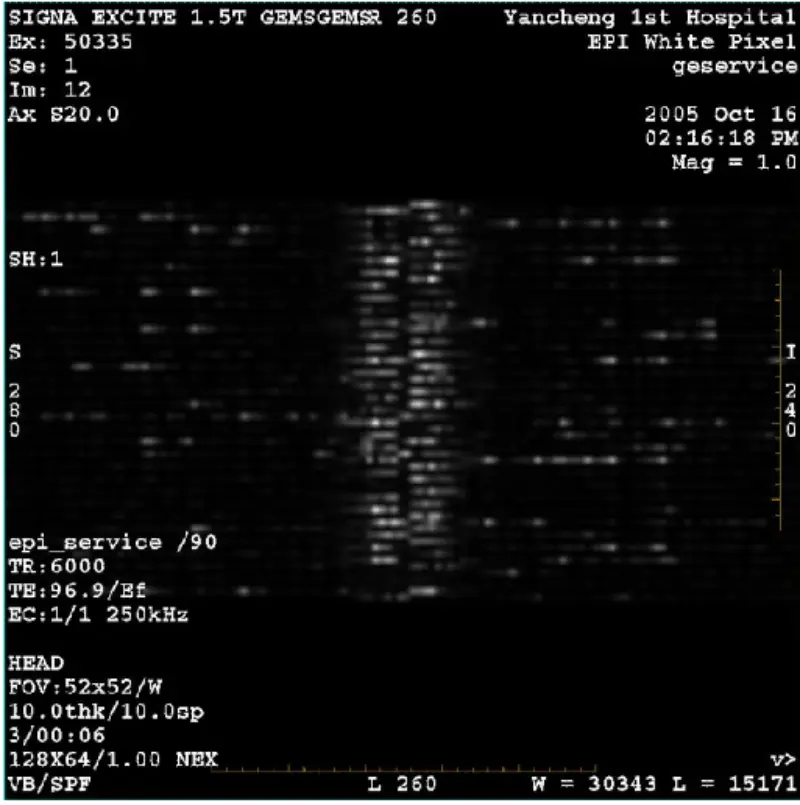

Obraz DWI (režim priblíženia a celý režim) a fiesta (režim priblíženia a celý režim) s viditeľným sieťovým alebo manšestrovým artefaktom bez ohľadu na to, či používate telovú cievku alebo hlavovú cievku, ostatné rutinné snímky sa zdajú normálne

HISTÓRIA RIEŠENIA PROBLÉMOV/TIP

1. Super správanie Kontrola podložky, výsledok je v poriadku.

2. Odstráňte mostík pacienta, nenašli sa žiadne mince ani iné kovy.

3. Vykonajte kalibráciu grafidy všetky výrazy zelené.

4. Spustite Zoom a celý BACC.

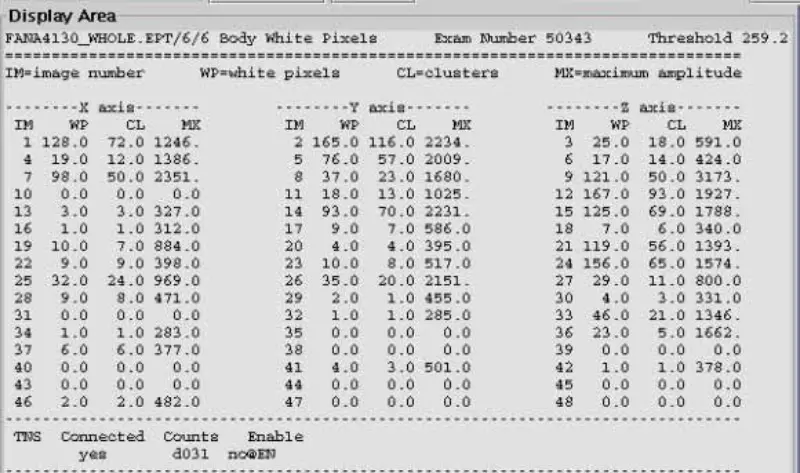

5. Spustite Zoom a celé EPT. Výsledkom je, že biele pixely sú vážne a ďalšie položky prejdú

vrátane hlavy a tela. Hodnota fázového rozkladu B0 je v špec.

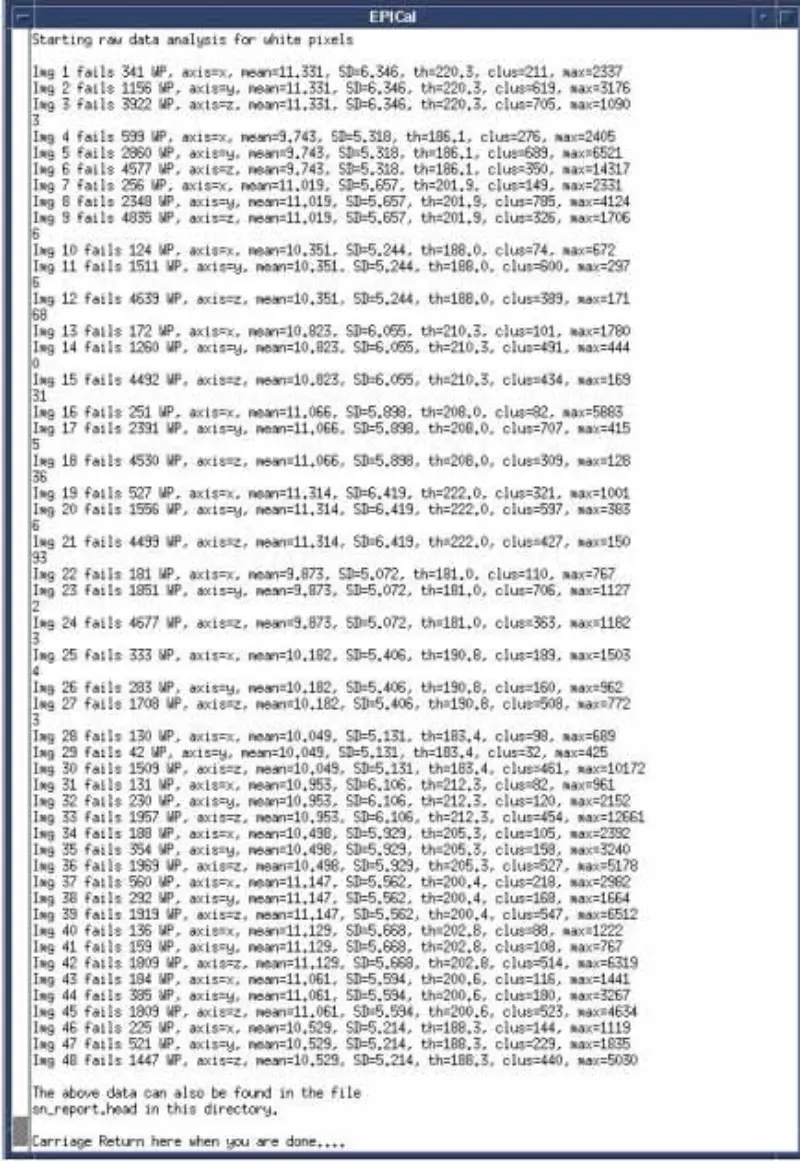

6. Spustite test bielych pixelov, všetko zlyhalo.

7. Spustite SPT all pass. Najmä všetky testy stability gradientu vyhovujú.

8. Emulujte a kontrolujte položky prostredia okolo magnetu, vrátane ventilátora, reproduktora, vstrekovača, studenej hlavy atď.

9. Vypnite snímač teploty, SRI, PAC a stôl, problém pretrváva.

10. Odpojte prijímací kábel na I/F systémovej skrine (telo J2 a hlava J5), pridajte 50 ohmový terminátor a jednosmerný blok do konektora systémovej skrine. EPT biely pixel sken hlavy a tela. výsledkom je vyhovieť. Uistite sa, že problém nie je v systémovom kabinete. Znovu sa pripojte. Prijmite kábel do systémovej skrinky I/F

11. Odpojte vláknovú optiku prevodníka s gradientom X, Y a Z na doske GP, skenovanie hlavy s bielym pixelom EPT a tela. výsledkom je vyhovieť. Znamená to, že biely pixel je vyvolaný gradientom. Vidieť, že biely pixel nie je prítomný len na jednej osi. Potom vymeňte dosku SGA PS, GP, ale problém pretrváva. Opätovne pripojte vláknovú optiku prevodníka s gradientom X, Y, Z.

12. Zakážte DD/TR na SSM. Odpojte kábel DD na stene pera (J72, J73, J74, J75, J75), skenovanie hlavy a tela s bielym pixelom EPT. výsledkom je, že hlava a telo zlyhali. Cievka tela je rozladená, takže cievka tela absorbuje signál. Preto prešla hlava a telo zlyhalo. Aby ste skontrolovali náš odpočet, pripojte predlžovací kábel k hlavovej cievke a umiestnite hlavovú cievku mimo otvoru magnetu, skenujte biely pixel hlavy. V skutočnosti je výsledkom zlyhanie hlavy. Znova pripojte iba jeden kábel DD na stene pera, hlave s bielym pixelom EPT a skenovaní tela. Výsledkom je, že všetko zlyhalo. Potvrďte, že doska DD a rozdeľovacia doska nie sú príčinou.

13. Znovu pripojte DD káble k stene pera. Odpojte kábel Body and Head T/R Bias BNC pri skenovaní hlavy a tela s bielym pixelom SSM.EPT. Výsledkom je, že všetko zlyhalo. Opätovne pripojte predpätie tela a hlavy odstránené. Odpojte výstupný kábel hlavy a tela pri skenovaní bielych pixelov SRFDII.EPT. Výsledkom je, že všetko zlyhalo. Potvrdilo sa, že problém nie je v SRFDII AMP a SSM.

14. Odpojte káble I a Q na Hybrid. Spustite skenovanie bielych pixelov hlavy EPT. Výsledok zlyhal. Podozrivý hybrid. Vymeňte hybrid. Ale stále problém.

15. Odstráňte predný kryt magnetu. Skontrolujte uzemňovací kábel RF tienenia a kábel snímača teploty. Kábel je v poriadku.

16. Odstráňte RF cievku telesa z TRM. Spustite skenovanie bielych pixelov hlavy EPT, výsledok zlyhal.

17. Odstráňte RF štít z TRM. Spustite skenovanie bielych pixelov EPT s vysunutým RF štítom. Výsledok zlyhal. Vymeňte RF štít a spustite skenovanie bielych pixelov EPT. Stále problém.

KOREŇOVÁ PRÍČINA/RIEŠENIE

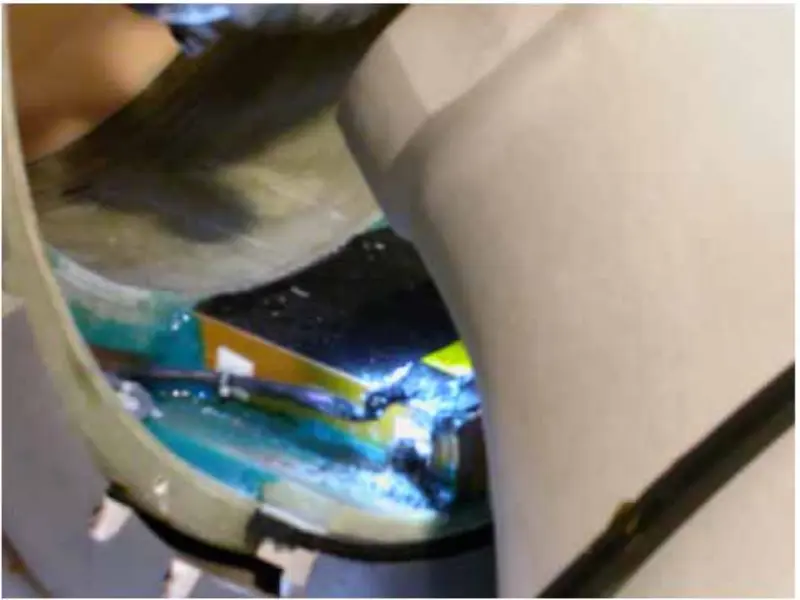

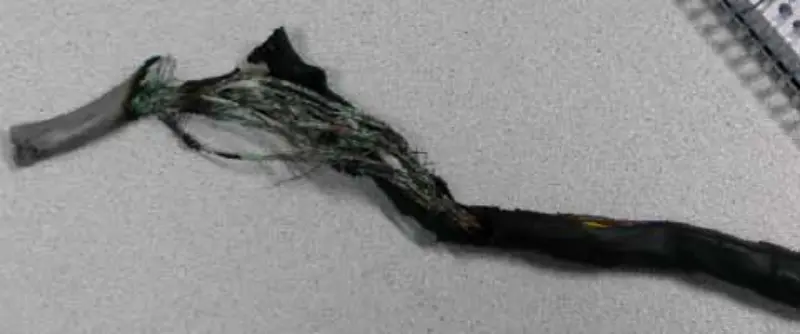

Z vyššie uvedenej akcie a analýzy sme dospeli k záveru, že problém by mal byť spôsobený gradientovou cievkou. Odstránime teda predný a zadný kryt magnetu, skontrolujeme a dotiahneme skrutky súvisiace s gradientovou cievkou. Po odstránení zadného krytu magnetu zistíme, že lanko podložiek bolo vypálené do čiernej farby.

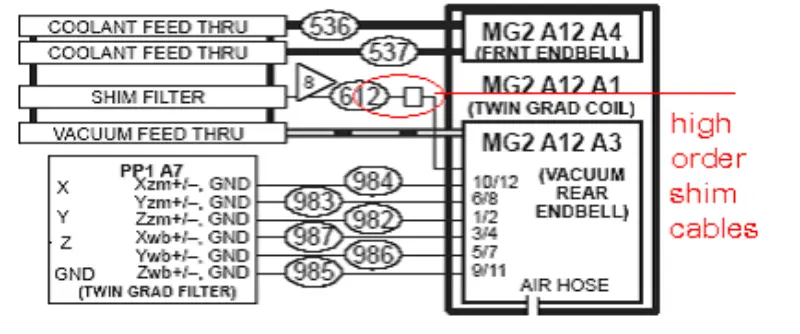

Pretože na tejto stránke nie je možnosť podložky vyššej kategórie, odrežeme kábel podložky vyššej kategórie. Káble odlepíme oddelene a každý z nich zviažeme pomocou izolačnej lepiacej pásky. Obnovte všetko, spustite skenovanie bielych pixelov EPT. Všetky prechádzajú. Po tejto lokálnej oprave je systém v poriadku. Na obrázku DWI a Fiesty nie je žiadny biely pixel ako predtým.

Káble vyššej kategórie musia byť poškodené vo výrobe. Poškodené káble k sebe priliehali a tvorili mnoho najmenších kruhov. Pri spustení skenovania DWI kruh vyvolal oveľa viac tepla ako ktorýkoľvek iný sken. Takže káble zhoreli deň čo deň a ovplyvňujú skenovanie DWI. Faktom je, že s pribúdajúcim dňom je účinok čoraz závažnejší.
