Artefakt FSE a GRE

SYSTÉM: MR 0,35T Ovation

Nemocnica: Všeobecná nemocnica Daqing Oilfield

PROBLÉM/SYMPTÓM

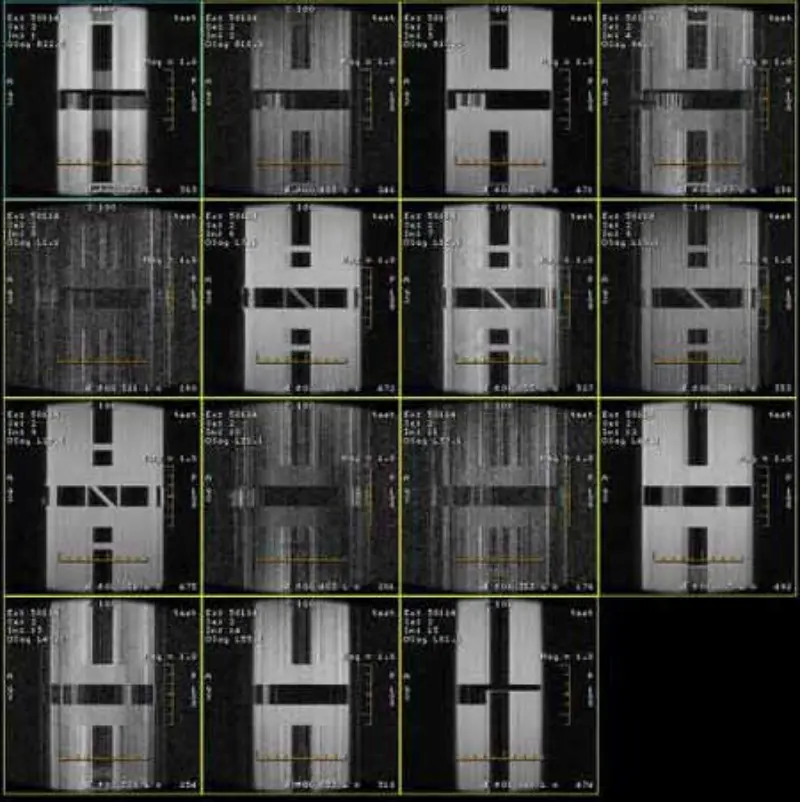

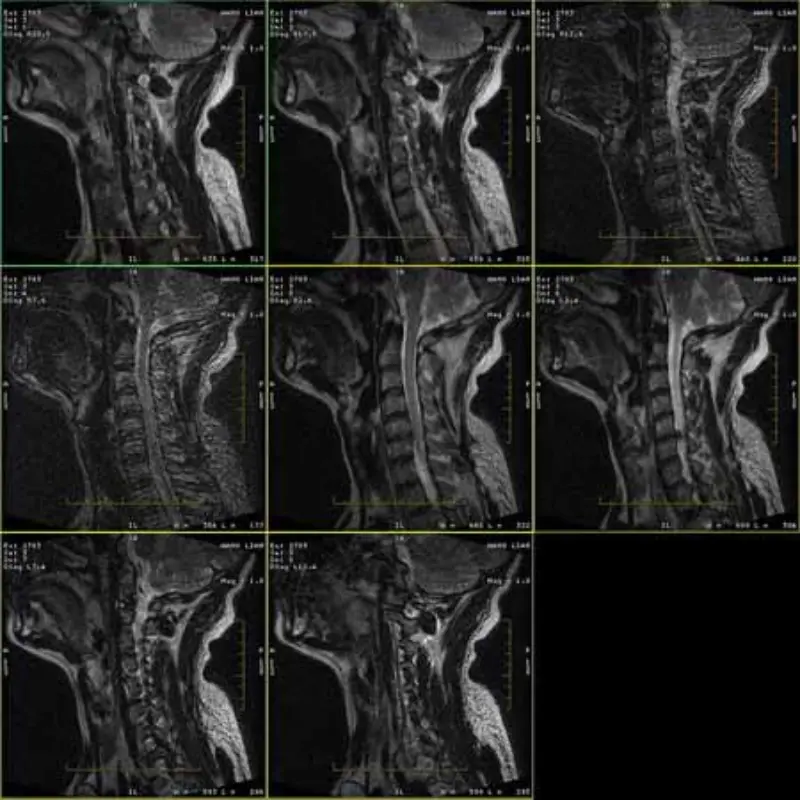

Obrázky protokolov FRFSE a GRE majú duch a niekedy sa v jednej sérii objavia obrázky s nízkym SNR. Ale obrázky protokolu SE sú normálne.

Pozrite si priložené obrázky.

HISTÓRIA RIEŠENIA PROBLÉMOV/TIP

1. Tieto artefakty sa vyskytujú iba v obraze protokolov FRFSE a GRE, ale protokolu SE

obrázky sa nikdy neobjavia. Vykonajte rýchlu kontrolu SPT hlavy, SNR hlavy je okrajový (asi 8,2).

2. Skontrolovali sa dvere RF, napájanie osvetlenia, napájanie TCU, napájanie PAC a magnetický displej, všetko je v poriadku.

3. Po výmene gradientových zosilňovačov, filtrov na SRU a kábloch sa artefakt stále vyskytuje v rovnakých protokoloch.   Strana 3 z 3

4. Otestujte časti uvedené nižšie na inom webe, všetko je v poriadku. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS a hlavová cievka

5. Skontrolujte vlastnosti DD diódy, DD káble a HV, všetko normálne.

6. Vypnite výstup RF signálu UCERD, artefakt zmizol.

7. Vymeňte prijímač a prijímacie káble a premostite MA, problém stále pretrváva.

8. Demontujte cievku tela, umiestnite ju mimo magnetu, pripojte všetky káble a znova skenujte, artefakty stále existujú.

9. Skontrolujeme napájanie a uzemnenie a zistíme, že uzemňovací konektor na PP (Magnet Room) je veľmi uvoľnený. Utiahneme a znova skenujeme, SNR hlavy sa zlepšil

(SNR hlavy: 8,9)

KOREŇOVÁ PRÍČINA/RIEŠENIE

Nakoniec zistíme, že niekto pripojí 1 vodič z 1 z 3 živých vodičov napájania zariadenia MR

zásobovanie mimo oddelenia MR bez povolenia. Po odstránení drôtu a opätovnom skenovaní je systém normálny a SNR hlavy je 9,3.

Kvalita napájania teda ovplyvní kvalitu obrazu.
